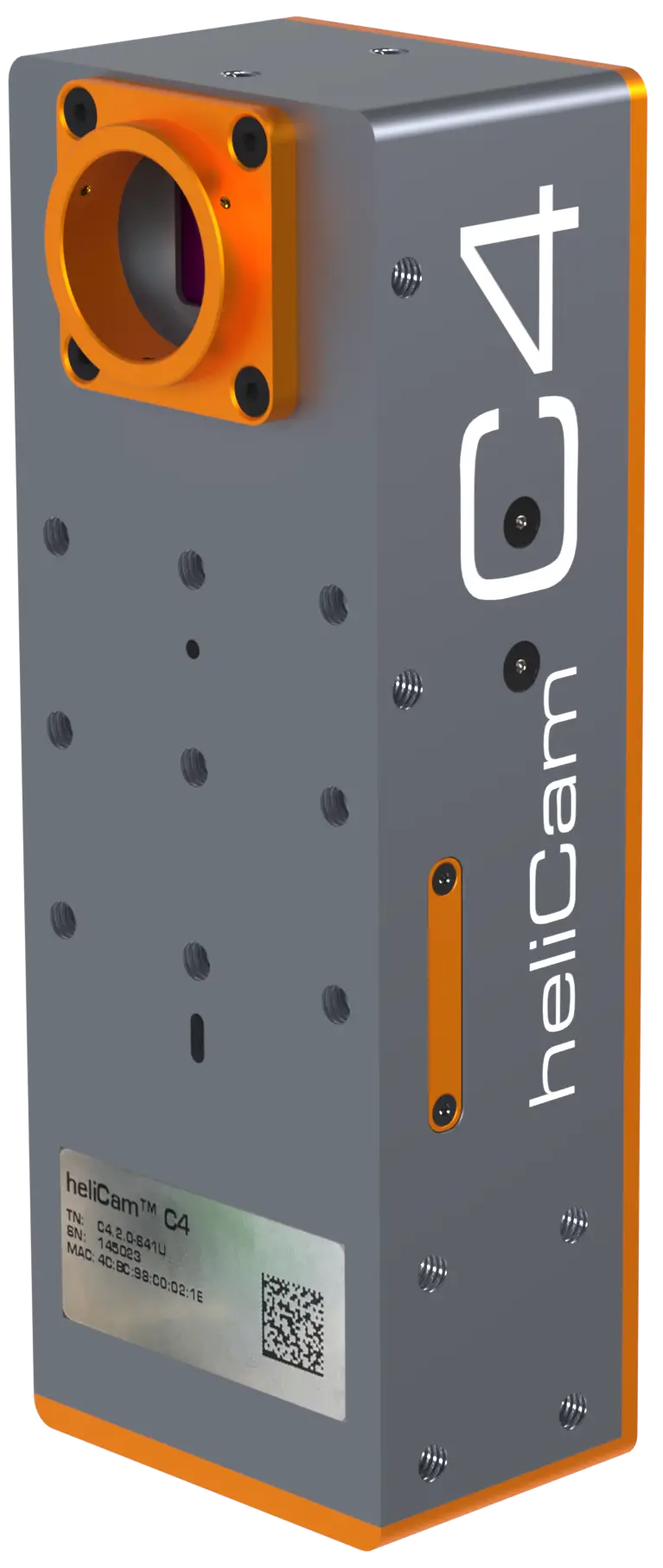

heliCam™ C4は、イメージングとLock-in信号処理を統合しています。微弱に変調された光信号でも、超並列デュアルフェーズ復調をピクセル内で直接実行できます。
Heliotisが開発し特許化したLock-inピクセル信号処理は、当社製品すべての中核技術です。当社独自のCMOSイメージセンサーでは、位相感度復調を後段の信号経路で行うのではなく、各ピクセルで直接実行します。各ピクセルは同期I/Q測定を行い、10ビットの同相（I）値と10ビットの直交（Q）値をそれぞれ出力します（デュアルフェーズ復調）。IとQにより、有効信号の振幅と位相を面で、安定して再現性高く、即座に求められます。
このピクセル並列復調により、一定背景、1/fノイズ、非同期の迷光を取得時点で抑制できるため、非常に小さな変調信号でも長い平均化時間なしに確実に可視化できます。本プラットフォームは2つの解像度で提供されます：heliCam™ C4（512 × 542ピクセル）および高解像度のheliCam™ C4M（1024 × 1102ピクセル）。これによりC4プラットフォームは、当社カメラファミリーの技術基盤である超並列Lock-inイメージングへの道を開きます。
| 機能 / モデル | C4.0-S40 | C4.0-S40U | C4.0-S41U | C4M.2-S4M1U |
|---|---|---|---|---|
| Lock-inピクセル | 542×512 | 542×512 | 542×512 | 1024×1102 |
| 復調周波数 | 305 Hz – 134 kHz | 305 Hz – 134 kHz | 305 Hz – 134 kHz | 305 Hz – 50 kHz |
| フルウェル容量（FWC） | 500 ke– | 500 ke– | 125 ke– | 140 ke– |
| フィルファクタ | 21% | 55% | 55% | 55% |
| 信号のダイナミックレンジ | 2 × 10 bit（X、Y） | 2 × 10 bit（X、Y） | 2 × 10 bit（X、Y） | 2 × 10 bit（X、Y） |
| コモンモード抑圧 | 21 bit相当 | 21 bit相当 | 21 bit相当 | 18 bit相当 |

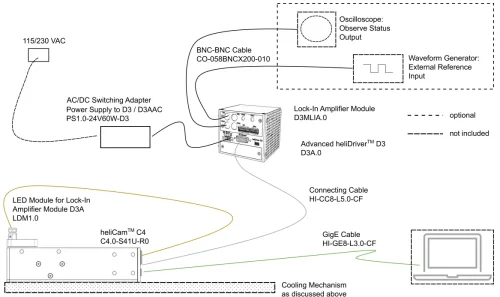

heliCam™ C4はheliDriver™ D3モジュールを介して接続され、同モジュールがカメラへの電源供給と同期インターフェースの役割を担います。外部制御信号を入力することで、heliCam™を実験、測定シーケンス、または外部クロック信号に対して高精度に同期させることができます。
オプションで、heliDriver™はLEDアクセサリーキットの照明も制御できます。このキットは、安定した即時使用可能な光源を提供するため、heliCam™の立ち上げや初期テストを容易にします。
