heliProfiler™

P4C / P4D

Für Entwicklung Und Fertigung

Industrielles XY-Portal
für 3D-Messungen

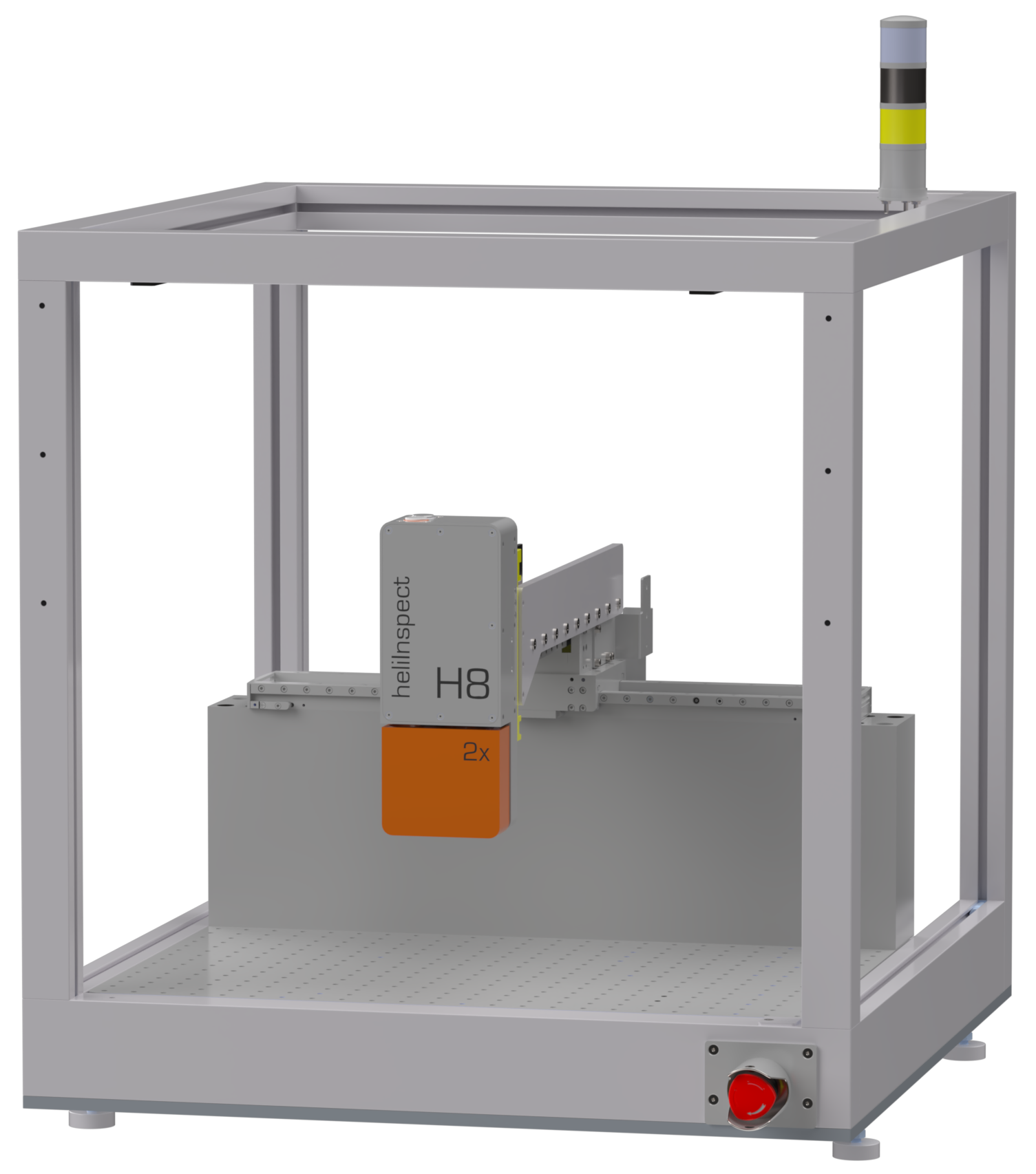

Der heliProfiler™ P4 ist ein industrietaugliches XY-Portal für die Präzisions-3D-Messtechnik.
Er kombiniert den Aufbau einer Produktionsmaschine mit der Flexibilität einer Laborplattform – ideal für Forschung und at-line Qualitätsinspektion.
Dank robuster Industriekomponenten und modularer Bauweise lässt sich das System an unterschiedliche Anwendungen und Bauteilgeometrien anpassen.

Industrielle Bauweise

Modulare Varianten

Software für das Labor

Software für die Produktion

heliProfiler™ P4 – Technische Daten (*)
Typennummer	Kompatibel	XY-Bereich	Achsauflösung	Bauform
P4C1.1-X400-Y240-B	H8, H8M	400 mm × 240 mm	100 nm	ohne Einhausung
P4C1.1-X400-Y240-C	H8, H8M	400 mm × 240 mm	100 nm	Schiebetüre
P4C1.1-X400-Y240-L1	H8, H8M	400 mm × 240 mm	100 nm	Lichtvorhang, front
P4C1.1-X400-Y240-L3	H8, H8M	400 mm × 240 mm	100 nm	Lichtvorhang, dreiseitig
P4C1.1-X600-Y240-B	H8, H8M	600 mm × 240 mm	100 nm	ohne Einhausung
P4C1.1-X600-Y240-C	H8, H8M	600 mm × 240 mm	100 nm	Schiebetüre
P4C1.1-X600-Y240-L1	H8, H8M	600 mm × 240 mm	100 nm	Lichtvorhang, front
P4C1.1-X600-Y240-L3	H8, H8M	600 mm × 240 mm	100 nm	Lichtvorhang, dreiseitig
P4D1.1-X400-Y240-B	H9, H9M	400 mm × 240 mm	1 µm	ohne Einhausung
P4D1.1-X400-Y240-C	H9, H9M	400 mm × 240 mm	1 µm	Schiebetüre
P4D1.1-X400-Y240-L1	H9, H9M	400 mm × 240 mm	1 µm	Lichtvorhang, front
P4D1.1-X400-Y240-L3	H9, H9M	400 mm × 240 mm	1 µm	Lichtvorhang, dreiseitig
P4D1.1-X600-Y240-B	H9, H9M	600 mm × 240 mm	1 µm	ohne Einhausung
P4D1.1-X600-Y240-C	H9, H9M	600 mm × 240 mm	1 µm	Schiebetüre
P4D1.1-X600-Y240-L1	H9, H9M	600 mm × 240 mm	1 µm	Lichtvorhang, front
P4D1.1-X600-Y240-L3	H9, H9M	600 mm × 240 mm	1 µm	Lichtvorhang, dreiseitig
(*) weitere Konfigurationen auf Anfrage
