heliProfiler™

P4-Gantry

Skalierte Präzision für die Produktion

Großformatiges XY-System für 3D-Messungen

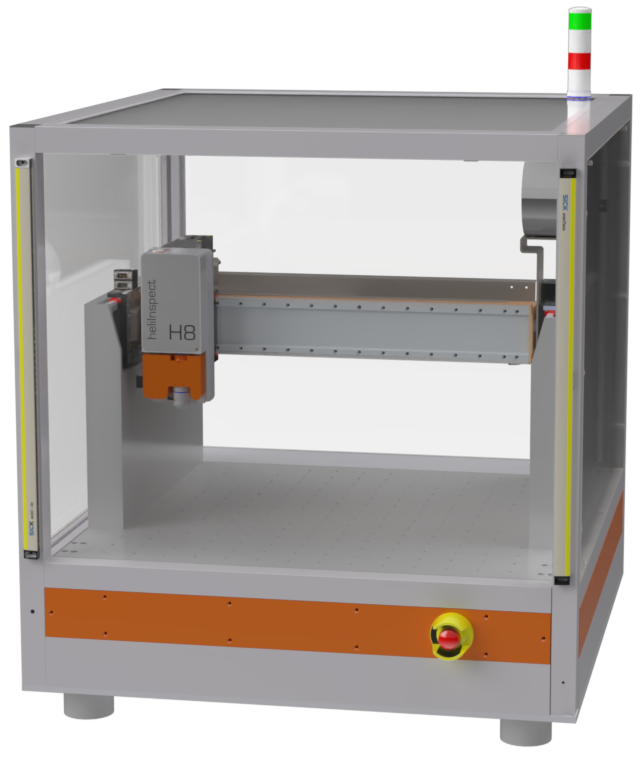

Der heliProfiler™ P4-Gantry erweitert das Konzept des heliProfiler™ P4 auf großformatige Messaufgaben in der Produktion. Seine Gantry-Konstruktion bietet einen stabilen, vibrationsarmen Aufbau für präzise 3D-Messungen über große Flächen – etwa bei Leiterplatten, Panels oder mehreren Trays gleichzeitig. Das System ist für den Dauerbetrieb ausgelegt und lässt sich nahtlos in automatisierte Fertigungsprozesse integrieren.

Industrielle Bauweise

  • Robuste Gantry-Konstruktion
  • Linearachsen bis 100 nm Auflösung
  • Wartungsfrei & langlebig
  • Dauerbetriebtauglich

Großformat & Varianten

  • Große Messbereiche (z. B. PCB, Trays)
  • Konfigurierbare Portallänge
  • Kompatibel mit H8/H9
  • Modulare Bauweise
Technische Details

Software für die Produktion

  • Bedienkonzept nach Maß
  • Halcon-basierte MV-Software
  • Datenanbindung integriert
  • At-line einsatzbereit
AOI-Inspektion

Integration & Automatisierung

  • Optimiert für Serienfertigung
  • Offene Schnittstellen
  • Kompatibel mit heliInspect H8/H9
  • Optional 2D-Kamera für Alignment
AOI-Inspektion
Typen­nummer Kompatibel XY-Bereich Achsauflösung Bauform
P4CG1.0-X400-Y320-C H8, H8M 400 × 320 mm 100 nm Schiebetüre
P4CG1.0-X400-Y320-L1 H8, H8M 400 × 320 mm 100 nm Lichtvorhang, front
P4CG1.0-X400-Y400-C H8, H8M 400 × 400 mm 100 nm Schiebetüre
P4CG1.0-X400-Y400-L1 H8, H8M 400 × 400 mm 100 nm Lichtvorhang, front
P4CG1.0-X500-Y320-C H8, H8M 500 × 320 mm 100 nm Schiebetüre
P4CG1.0-X500-Y320-L1 H8, H8M 500 × 320 mm 100 nm Lichtvorhang, front
P4CG1.0-X500-Y400-C H8, H8M 500 × 400 mm 100 nm Schiebetüre
P4CG1.0-X500-Y400-L1 H8, H8M 500 × 400 mm 100 nm Lichtvorhang, front
P4DG1.0-X400-Y320-Z80-C H9, H9M 400 × 320 mm 1 µm / 100 nm Schiebetüre
P4DG1.0-X400-Y320-Z80-L1 H9, H9M 400 × 320 mm 1 µm / 100 nm Lichtvorhang, front
P4DG1.0-X400-Y400-Z80-C H9, H9M 400 × 400 mm 1 µm / 100 nm Schiebetüre
P4DG1.0-X400-Y400-Z80-L1 H9, H9M 400 × 400 mm 1 µm / 100 nm Lichtvorhang, front
P4DG1.0-X500-Y320-Z80-C H9, H9M 500 × 320 mm 1 µm / 100 nm Schiebetüre
P4DG1.0-X500-Y320-Z80-L1 H9, H9M 500 × 320 mm 1 µm / 100 nm Lichtvorhang, front
P4DG1.0-X500-Y400-Z80-C H9, H9M 500 × 400 mm 1 µm / 100 nm Schiebetüre
P4DG1.0-X500-Y400-Z80-L1 H9, H9M 500 × 400 mm 1 µm / 100 nm Lichtvorhang, front
(*) weitere Konfigurationen auf Anfrage
