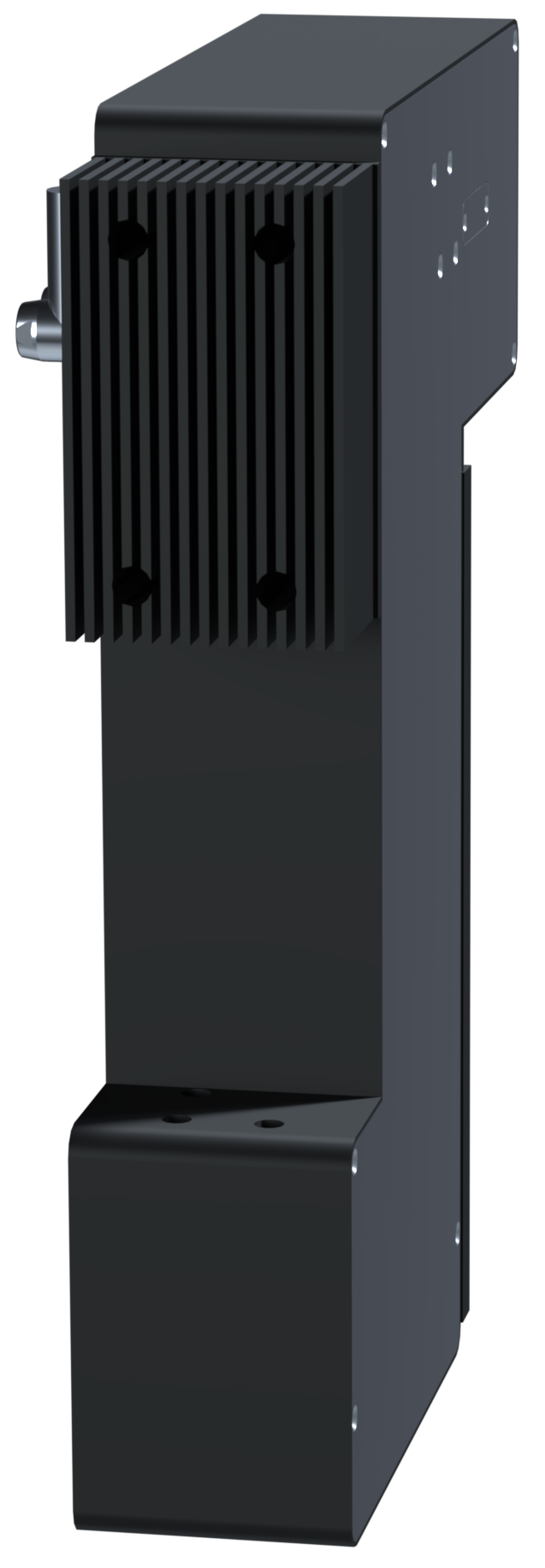

Der heliInspect™ H9 kombiniert große Messfelder mit hoher Höhenauflösung. Robuste Bauweise, lange Arbeitsabstände und flexible Software-Integration machen ihn zur idealen Lösung für die Serienprüfung großer Bauteile, in-line, at-line wie off-line.
Flexible Objektivoptionen ermöglichen die Anpassung an unterschiedliche Bauteilgrößen und Anforderungen.
| Merkmale / Vergrösserung | 0.5× | 0.8× | 1× | 1.5× | 2× | 3× |
|---|---|---|---|---|---|---|
| Field of view [mm × mm] | 24.6 × 26.1 | 15.4 × 16.3 | 12.3 × 13.1 | 8.2 × 8.7 | 6.1 × 6.5 | 0.26 × 0.2 |
| Optical resolution [μm] – H9 | 48 | 30 | 24 | 16 | 12 | 8 |
| Optical resolution [μm] – H9M | 24 | 15 | 12 | 18 | 6 | 4(*) |
| Working distance [mm] – Standard | 51 | 51 | 51 | 51 | 49 | 49 |
| Working distance [mm] – Long | 113 | 113 | 113 | - | 110 | - |
| Numerical aperture – Standard | 0.033 | 0.053 | 0.067 | 0.10 | 0.13 | 0.15 |
| Numerical aperture – Long | 0.033 | 0.053 | 0.067 | - | 0.11 | - |
